隨著FPGA在數據中心加速和Smart NIC在SDN和NFV領域的廣泛應用，基于以太網接口的FPGA開發板越來越受到關注。而更高速率的以太網接口技術則是應用的關鍵，本文將詳細介紹基于FPGA的10G以太網接口的原理及調試技術。

1、10G以太網結構

10G以太網接口分為10G PHY和10G MAC兩部分。如下圖所示。

本設計中使用了Xilinx公司提供的10GEthernet PCS/PMA IP核充當連接10GMAC的PHY芯片，然后將該IP核約束到光模塊上構建完整的物理層。需要說明的是本設計主要是完成以太網二層邏輯設計，不涉及PHY層的邏輯設計，如：bit同步、字節同步、字同步、64b/66b編解碼等。

2、10G以太網接口PHY

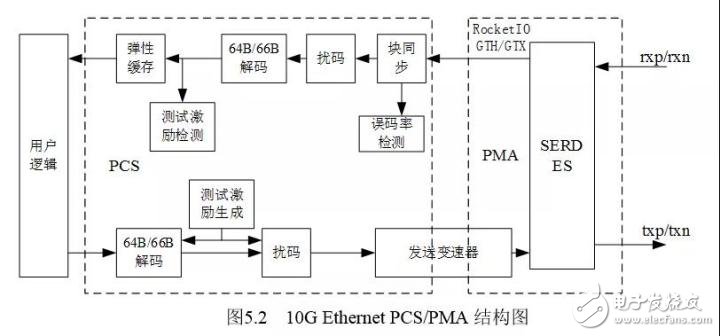

10G EthernetPCS/PMA的整體結構如圖5.2所示，其核心是基于RocketIO GTH/GTX來實現的。從圖中可知，該模塊分為PCS層和PMA層，對于發送數據，PCS層主要功能是對數據進行64B/66B編碼、擾碼、發送變速等功能。同時在測試模式下還提供了一個測試激勵源，用于對鏈路進行檢測。PMA層的主要功能是提供并串轉換、對串行信號進行驅動并發送等功能。對于接收數據，PMA層的主要功能是將接收到的高速差分信號進行串并轉換、bit同步、時鐘恢復等功能，PCS層對于從PMA層接收到的數據進行塊同步、解擾碼、64B/66B解碼、彈性緩存等。同時在測試模式下還提供測試激勵檢測功能，用于檢測鏈路工作狀態。

在接口調試過程中，可能用到PMA層的近端環回和遠端環回功能。PMA近端回環，用于測試IP核內部自回環；PMA遠端回環，用于將接收到的遠端10G PHY發送的的數據在PMA層直接回環發送給遠端10G PHY，而不經過本地的PCS層。

3、10G以太網接口時鐘布局設計

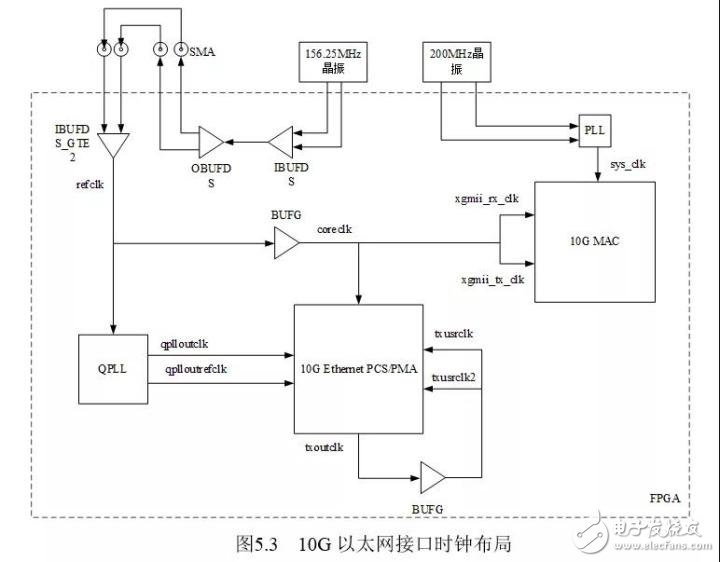

由于10G Ethernet PCS/PMA是Xilinx官方提供的一款IP核，所以我們需要做的工作是結合開發板的實際情況，為該IP核以及其他模塊設計合理的時鐘電路，使其能夠正常工作。本文選用Xilinx VC709開發板作為上板調試的硬件平臺，因此我們的時鐘布局需要充分考慮此開發板的結構來設計，具體的時鐘布局如圖5.3所示。

由于VC709開發板連接光模塊的Quad并沒有直接輸入的參考時鐘，而是連接到一對SMA接口，因此我們將156.25Mhz晶振產生的時鐘經過FPGA內部的IBUFDS、OBUFDS驅動后輸出到另一對SMA接口，并通過同軸電纜將兩對SMA接口互聯，從而使連接光模塊的Quad具有輸入參考時鐘。

對于FPGA內部的時鐘布局主要分為以下4部分：

（a）輸入的差分參考時鐘經過一個參考鐘專用緩存（IBUFDS_GTE2）變為單端時鐘refclk，然后將refclk分為兩路，一路接到QPLL（QuadraturephasePhase Locking Loop），另一路時鐘經過一個BUFG后轉變為全局時鐘coreclk，繼續將coreclk分為兩路，一路作為10G MAC核XGMII接口的收發時鐘（xgmii_rx_clk和xgmii_tx_clk），另一路用于驅動10G Ethernet PCS/PMA IP核內部用戶側的邏輯。

（b） 對于QPLL輸出的兩路時鐘qplloutclk和qplloutrefclk，主要是用于IP核內GTH收發器使用的高性能時鐘，其中qplloutclk直接用于驅動GTH內發送端的串行信號，其頻率為5.15625GHz。qplloutrefclk用于驅動GTH內部部分邏輯模塊，頻率為156.25MHz。

（c） txoutclk是由10G Ethernet PCS/PMA IP產生的一個322.26MHz的時鐘，該時鐘經過BUFG后分為兩路，其中txusrclk用于驅動IP核內GTH的32bits總線數據，txusrclk2用于驅動IP核內PCS層部分模塊。

（d）200MHz的晶振產生差分時鐘輸入到FPGA內的PLL（Phase LockingLoop）模塊，PLL模塊以200MHz差分鐘為驅動時鐘生成192MHz用戶鐘（sys_clk）發送給10G MAC核用戶側。

4、仿真驗證

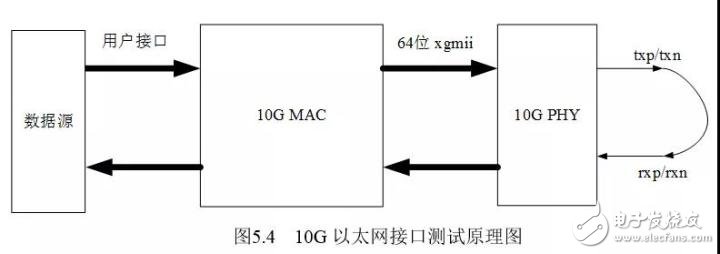

在本節中我們主要是對10G MAC核和10G Ethernet PCS/PMA IP核進行聯合仿真測試，用于檢測兩個模塊結合后能否穩定運行。具體的測試原理如圖5.4所示。

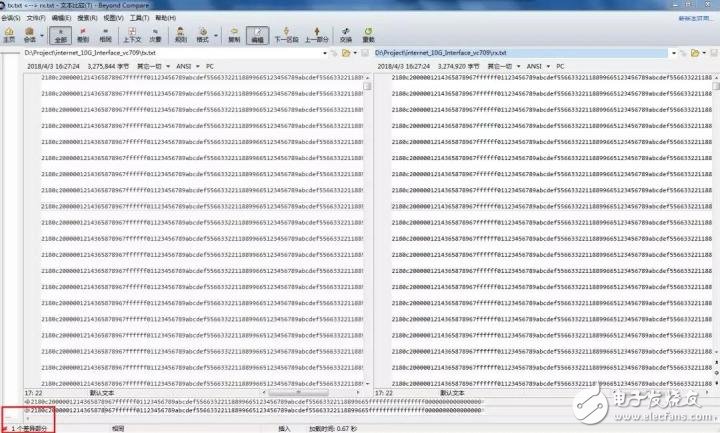

將10G Ethernet PCS/PMA IP核的高速串行差分信號的輸入輸出相連，實現回環測試。我們在10G MAC核的用戶側的設置一個數據源用于發送數據幀，數據經過MAC核后轉變為標準以太網幀，通過XGMII接口發送到10G Ethernet PCS/PMA IP核，10G Ethernet PCS/PMA IP核將其變為高速串行差分信號輸出，高速串行差分信號經過回環被10GEthernet PCS/PMA IP核接收，重復上述過程的逆過程，最終數據在10G MAC核的用戶側接收接口被恢復。本測試具體分為3個步驟：定長最短幀（64Bytes）仿真測試、定長最長幀（1518Bytes）仿真測試、隨機幀長仿真測試。在每一個測試步驟中，我們要盡可能模擬10Gbps的業務流。對于數據的檢測，我們不但要對比波形是否正確，還要將10GMAC核用戶側的收發數據分別記錄到兩個文檔內，并使用軟件對兩個文檔內的數據對比來判斷收發數據是否一致。由于篇幅限制，我們只給出定長最短幀的仿真結果截圖。

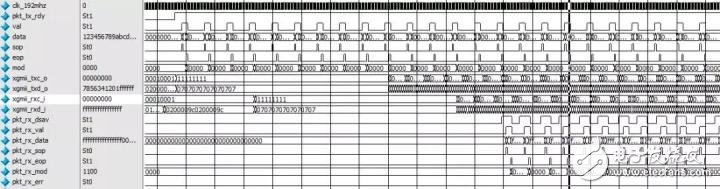

圖5.5 定長最短幀仿真圖

隨著以太網接口速率的提升，10G、20G、40G甚至100G的以太網接口應用越來越廣泛，具體來講主要有兩個關鍵的應用領域。

1、數據中心加速。

在一些數據中心采用10G或者更高速率的以太網接口加FPGA的模式，可以在數據進入到服務器之前采用硬件的方式進行快速的處理，降低服務器CPU的負荷，見本公眾號之前文章：深度 | 如何評價微軟在數據中心使用 FPGA ？；

2、SDN/NFV

把上面的應用場景擴展一下，就可以把帶有FPGA的以太網卡用來降低各種各樣場景下的CPU負荷，目前較為流行的概念是SMART NIC即智能網卡，其核心是通過FPGA(現場可編程門陣列)協助CPU處理網絡負載，編程網絡接口功能，具有以下特征：

通過FPGA本地化編程支持數據面和控制面功能定制，協助CPU處理網絡負載；

通常包含多個端口和內部交換機，快速轉發數據并基于網絡數據包、應用程序套接字等智能映射到到相關應用程序；

檢測和管理網絡流量。

Smart NIC能夠提升應用程序和虛擬化性能，實現軟件定義網絡（SDN）和網絡功能虛擬化（NFV）的諸多優勢，將網絡虛擬化、負載均衡和其他低級功能從服務器CPU中移除，確保為應用提供最大的處理能力。與此同時，智能網卡還能夠提供分布式計算資源，使得用戶可以開發自己的軟件或提供接入服務，從而加速特定應用程序。

目前業界提供基于FPGA的Smart NIC的廠商包括Accolade、BittWare、Enyx、Ethernity、Napatech、Netcope、Reflex CES、Silicom和Solarflare，通常集成自Intel或Xilinx的FPGA來實現。此外，Broadcom，Cavium，Intel，Kalray，Mellanox，Netronome，Silicom和SolidRun均可提供基于處理器的Smart NIC，使用帶有集成處理器內核或FPGA的處理器或智能I/O處理器；亞馬遜和谷歌已經開發了Smart NIC ASIC。
